فن کویل دستگاهی شامل فن دمنده هوا و کویل جهت تبادل حرارت می باشد.
وظیفه این دستگاه دمیدن هوای مطبوع به داخل فضای مورد نظر می باشد.چرخش آب سرد درون کویل (که از طریق چیلر تامین می شود) و عبور هوا از روی این کویل سرمایشی باعث تولید هوای خنک میشود.
از طرفی گردش آبگرم درون کویل (که از طریق موتورخانه و یا پکیج تامین میشود) و عبور هوا از روی این کویل گرمایشی باعث تولید هوای گرم در زمستان می شود. به طور کلی فن کویل ها دستگاه های نهایی جهت ایجاد هوای مطبوع می باشند .
این دستگاه ها در واقع انرژی الکتریکی که جهت خنک کردن آب توسط چیلر ، مصرف شده و انرژی حرارتی که جهت گرم کردن آب توسط موتورخانه تامین می شود را تبدیل به هوای مطبوع (که در واقع هدف نهایی می باشد) می کنند.
مزایا / معایب :
1-انعطاف پذیری بالا جهت استقلال هر فضا در ظرفیت های مختلف
2- دارا بودن انواع مختلف، متناسب با سلیقه و نوع کاربری فضا
3- عدم نیاز به کانال کشی و معماری زیباتر
محل نصب
این دستگاه ها بسته به نوع آنها دارای جانمایی متفاوتی می باشند . فن کویل های سقفی توکار که بیشتر در ساختمان های مسکونی مورد استفاده قرار می گیرند ، درون سقف کاذب قرار داده می شوند. نوع دیواری و زمینی متناسب با نام آنها روی دیوار و روی زمین قرار داده می شوند.فن کویل های کاستی چهارطرفه و یکطرفه و همچنین نوع کانالی نیز درون سقف قرارداده می شوند.
انواع فن کویل
– سقفی توکار
این دستگاه ها که بیشترین تقاضا را در ساختمان های مسکونی دارند، به دلیل سادگی و سطح صدای بسیار پایین، دارای محبوبیت بالایی می باشد. فن کویل سقفی توکار درون سقف کاذب طبقات قرار داده می شود.
دریچه هوادهی و همچنین دریچه دسترسی به این دستگاه مطابق با سلیقه خریدار ساخته و نصب می گردد، در کنار این مزایا می توان به قیمت پایین این دستگاه نسبت به انواع دیگر نیز اشاره کرد. فن کویل سقفی توکار معمولا در ساختمان های مسکونی، اداری و … نصب و اجرا می گردد.
این دستگاه ها معمولا از ظرفیت 200 تا 1200 CFM تولید می شوند.
– کانالی پرفشار
فن کویل کانالی که دارای فشار استاتیک خارجی بالایی (معمولا 100 pa) می باشد، در مکان هایی که امکان کانال کشی و تهویه هوای یک منطقه با یک سیستم را دارند، مورد استفاده قرار می گیرند این دستگاه ها نیز همچون نوع سقفی توکار درون سقف کاذب ساختمان قرار داده می شوند و از طریق کانال کشی فضای مختلف را تهویه می کنند.
فن کویل های کانالی معمولا به دلیل صدای بالا و حجم هوای زیاد به نسبت دیگر انواع آن ها در راهروهای ساختمان های تجاری، لابی ها و همچنین مکان هایی با ارتفاع کف تا سقف زیاد مورد استفاده قرار می گیرند.
این دستگاه ها معمولا از ظرفیت 800 تا 2200 CFM تولید می شوند.

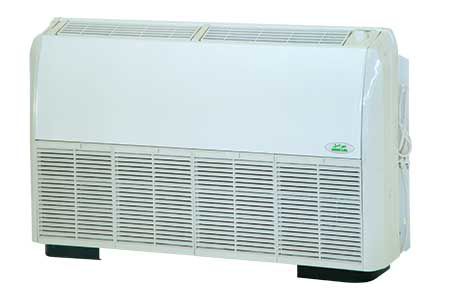

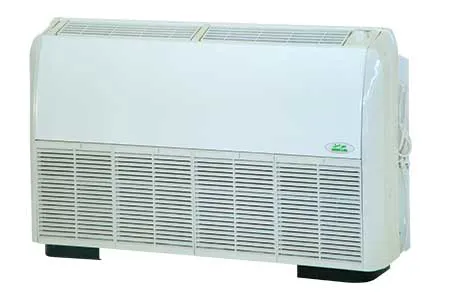

– زمینی
فن کویل های زمینی که امروزه دارای تقاضای کمتری هستند، نوعی از فن کویل ها می باشند که معمولا بیشتر در بیمارستان ها و فضا های آموزشی مورد استفاده قرار می گیرند.
فن کویل های زمینی معمولا مکش هوا را از پایین و دهش هوا را از بالای دستگاه انجام می دهند.
در مکان هایی که نیاز به بازسازی دارند و امکان شکافتن سقف و جانمایی فن کویل های سقفی وجود ندارد، استفاده از فن کویل های زمینی می تواند گزینه بسیار مناسبی باشد. این دستگاه ها معمولا در ظرفیت های 200 تا 1000 CFM تولید می شوند.
– کاستی چهارطرفه و یکطرفه
فن کویل کاستی نسبت به انواع دیگر اصطلاحا یک دستگاه کامل نامیده می شود. فن کویل های کاستی نیازی به درچه بازدید و دریچه هوادهی ندارند.
روش کنترل میزان دما و حجم هوا در این دستگاه ها معمولا از طریق ریموت کنترل انجام می گیرد. فن کویل های کاستی معمولا در دو نوع چهارطرفه و یکطرفه تولید می شوند.
فن کویل های کاستی بیشتر در مکان هایی نظیر مغازه ها، مجتمع های تجاری، ادارات و …. مورد استفاده قرار می گیرد.
فن کویل های کاستی یکطرفه نیز می تواند گزینه مناسبی جهت جایگیزینی در ساختمان های مسکونی به جای فن کویل های سقفی توکار باشد. این دستگاه ها که سینی درین (جهت جمع آوری آب تقطیر شده و هدایت آن به بیرون) ندارند، از طریق پمپ درین آب تقطیر شده را به بیرون هدایت می کنند. شاید یکی از مشکلات این دستگاه ها نگرانی از جهت درست عمل نکردن پمپ و نشت آب تقطیر شده روی سقف باشد. این دستگاه ها در ظرفیت های 300 تا 1500 CFM تولید می شوند.
– دیواری
فن کویل های دیواری معمولا به دلیل شباهت ظاهری که به کولرهای اسپلیت دارند، مورد اشتباه قرار می گیرند.
این دستگاه ها همانطور که از نام آن ها پیداست، بر روی دیوار نصب می شوند. امروزه به دلیل قرار گیری این دستگاه بر روی دیوار ( که می تواند محل نصب تابلو باشد) از این نوع فن کویل کمتر در ساختمان های مسکونی استفاده می شود.
فن کویل های دیواری در فضاهای تجاری مانند بانک ها و مغازه ها به دلیل نصب آسان تر و همچنین مکان هایی که نیاز به بازسازی دارند و امکان لوله کشی مجدد و خراب کاری ساختمان وجود ندارد، مورد استفاده قرار می گیرند. این دستگاه ها در ظرفیت های 300 تا 800 CFM تولید می شوند.
