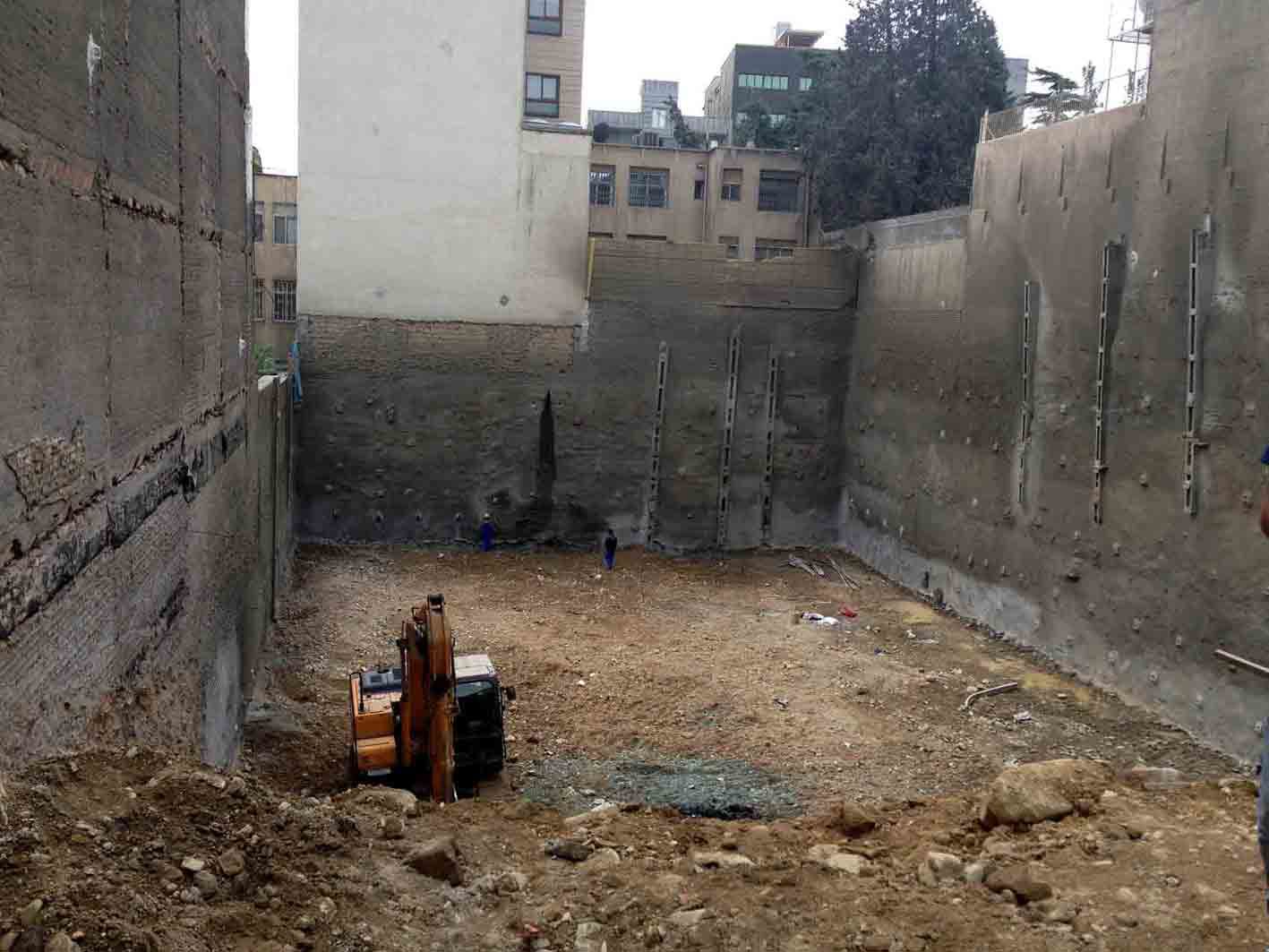

گودبرداری و ایمنی در ساختمان

روش اجرای میکروپایل مشتمل بر چهار مرحله حفاری (در صورت نیاز)، لوله کوبی، تزریق و تسلیح می باشد که مراحل اجرای آن در زیر تشریح شده است.

گودبرداری-و-ایمنی-در-ساختمان

روش اجرای میکروپایل

روش اجرای میکروپایل مشتمل بر چهار مرحله حفاری (در صورت نیاز)، لوله کوبی، تزریق و تسلیح می باشد که مراحل اجرای آن در زیر تشریح شده است.

الف) حفاری: در صورتی که امکان کوبش لوله های میکروپایل از ابتدا به دلایل مختلف نظیر وجود کف سازی، بتن مگر، لایه متراکم خاک و غیره میسر نباشد، می بایست نسبت به انجام عملیات حفاری اقدام نمود. عملیات حفاری به روش های مختلف نظیر حفاری دورانی (Rotary) و یا دورانی- ضربه ای(D.T.H) صورت می پذیرد. حفـاری می بایست تا عمـقی که امکان کوبش میسر شود ادامه یابد. بعضاً حفاری در کل ارتفاع میکروپایل نیز صورت می گیرد .

ب ) لوله کوبی : به منظور استقرار لوله های میکروپایل در محل گمانه، غالباً از عملیات لوله کوبی استفاده می گردد.

برای این منظور در مرحله اول عملیات از لوله نوک تیز میکروپایل استفاده می شود و پس از فرو رفتن لوله اول، لوله دوم به لوله اول متصل گردیده و کوبیده می شود و عملیات کوبش به همین منوال ادامه می یابد. طول لول ههای میکروپایل غالبًاً 2 متر می باشد. جهت اتصال کامل لوله ها به یکدیگر علاوه بر استفاده از بوشن های رزوه شده، لوله ها به لبه بوشن نیز جوش داده می شوند.

ج ) تزریق : پس از اتمام لوله کوبی، می بایست تزریق دوغاب سیمان انجام گیرد . مجموعه دستگاه تزریق از سه بخش میکسر اولیه، میکسر ثانویه و پمپ تزریق تشکیل می گردد. اختلاط در میکسر اولیه از نوع سیستم چرخش سریع آب(circulation) می باشد و میکسر ثانویه از نوع پره ای می باشد و دوغاب به منظور تزریق توسط پمپ تزریق در آن نگهداری می شود . پس از اختلاط آب و سیمان به نسبت مشخص در میکسرها، دوغاب سیمان توسط پکرهای درون چاهی و سرچاهی از طریق جداره مشبک میکروپایل به خاک تزریق می گردد که علاوه بر افزایش قابل توجه چسبندگی جداره میکروپایل به زمین، سبب بهبود مشخصات مکانیکی خاک اطراف نیز می گردد .به دلیل اینکه دوغاب سیمان باید تحت فشار زیاد در لایه های خاک نفوذ کند ، جهت تزریق از یکسری شیلنگ دو جداره به نام پکر (packer)استفاده می شود .پکرها بعد از اینکه به درون لوله میکروپایل فرستاده شدند جداره دوم آنها بوسیله پمپ هوا باد می شود که با این کار پکر کاملا به بدنه لوله می چسبد و مانع خروج دوغاب در حین تزریق از بالای لوله می شود.

د ) تسلیح : گام نهایی در اجرای میکروپایل ، عملیات نصب آرماتور تسلیح در داخل لوله میکروپایل و نصب فلنج (در صورت نیاز) می باشد. بدیهی است که آرماتور تسلیح می بایست قبل از گیرش سیمان، در داخل گمانه نصب شود. فلنج که به منظور ایجاد اتصال کامل بین میکروپایل و بتن فونداسیون و همچنین جلوگیری از برش پانچ سر میکروپایل در داخل بتن پی بکار می رود، می بایست در آخرین مرحله به آرماتور تسلیح میکروپایل جوش شود.

10) جداره های مهاربندی شده توسط خرپا (Truss - Raker) این روش، یکی از مناسبترین و متداولترین روشهای اجرای سازه نگهبان در مناطق شهری است .

برای اجرای این نوع سازه نگهبان ابتدا در محل عضوهای قائم خرپا که در مجاورت دیواره گود قرار دارند، چاه هایی را حفر می کنیم . آنگاه درون شمع را آرماتوربندی کرده و عضو قائم را در داخل شمع قرار می دهیم و سپس شمع را بتن ریزی می کنیم .پس از سخت شدن بتن انتهای تحتانی عضو قائم به صورت گیردار در داخل شمع قرار خواهد داشت . سپس خاک محصور بین اعضای قائم و افقی خرپاها را در سرتاسر امتداد دیواره به صورت مرحله به مرحله بر می داریم و در هر مرحله اعضای افقی و قطری خرپا را به تدریج نصب میکنیم تا آنکه خرپا تکمیل شود .

مراحل اجرای یک سازه خرپایی

11)شیبدار کردن(Slopeing)

عدم قرارگیری سیستم نگهداری موقت در درون زمین اصلی که باعث کاهش مساحت زمین و یا دست و پا گیر شدن اجرای سازه اصلی می شود و همچنین سرعت اجرای بالا و هزینه کم از مزایای این روش می باشد . این روش نیاز به فضای باز در اطراف زمین دارد لذا در زمینهایی که فضای کاری محدودی دارند از این روش نمی توان استفاده نمود .

نشانه های خطرناک بودن گود

موارد زیر علامت خطرناک بودن گود بوده و بررسی ها و احتیاط های همه جانبه بیشتری را ضروری می کند :

الف ) ضعیف و یا حساس بودن ساختمان مجاور: مواردی نظیر عدم وجود اسکلت ، ضعیف بودن ملات دیوارها و علائم ضعف اجرایی ساختمان ، وجود ترک و شکستگی یا نشست و شکم دادگی دیوارها از این جمله اند. وجود دیوار مشترک بین ساختمان مورد نظر برای تخریب و ساختمان مجاور آن نیز غالباً می تواند منبع ایجاد مشکل باشد. در پاره ای موارد ساختمان مجاور دارای ارزش تاریخی و فرهنگی بوده و هر گونه نشست می تواند باعث خسارات جبران ناپذیر به آن شود. در بعضی موارد دیوار مجاور به ساختمان مورد نظر برای تخریب تکیه داده است و با انجام تخریب ممکن است بدون هرگونه خاکبرداری ساختمان مجاور ریزش کند. به خاطر داشته باشید که ضعیف بودن ساختمان مجاور تنها دردسرها و بررسی ها و احتیاط های لازم از طرف صاحب کار و افرادی که در مراحل مختلف طرح و اجرای ساختمان کار می کنند را بیشتر می کند و هیچ عذری برای خراب شدن آن به دست نمی دهد. به عبارت دیگر در دادگاه هایی که برای رسیدگی به تخریب ساختمان های مجاور در اثر فعالیت های ساختمانی انجام می شود، مسئول اجرای ساختمان نمی تواند به بهانه اینکه ساختمان مجاور ضعیف بوده از زیر مسئولیت های ریزش و خرابی ایجاد شده شانه خالی کند و جواب قاضی در این گونه موارد این است که شما باید به تناسب ضعف ساختمان مجاور اقدامات حفاظتی و احتیاطی بیشتری به کار می بستید.

ب ) ضعیف بودن خاک : معمولاً هر چه خاک محل ضعیف تر باشد خطر بیشتری برای ریزش گود و تخریب ساختمان های مجاور وجود دارد. خاک های دستی بارزترین نمونه خاک های ضعیف هستند. توضیح آنکه در گذشته بسیاری از نقاطی که اکنون در داخل شهر هستند، خارج از شهر محسوب می شده اند و کامیون های حامل خاک و نخاله بار خود را در آنجا تخلیه می کرده اند. بعدها با ضمیمه شدن این محل ها به داخل شهر اغلب این خاک ها و نخاله ها در همان جا بدون تراکم مهندسی تسطیح شده اند و اکنون خاک دستی را تشکیل می دهند . همچنین در بسیاری از موارد محل به صورت تپه و ماهور و یا بستر مسیل بوده و با خاک یا نخاله به صورت غیرمهندسی تسطیح شده است . رسوبات سست جوان که غالبا در اطراف مسیل ها و پای دامنهها وجود دارند نیز از جمله خاک های ضعیف محسوب می شوند.

امکان زیادی وجود دًارد که سازنده ساختمانی که در مجاورت زمین محل احداث پروژه قرار دارد در زمان ساخت، خاک ضعیف را جا به جا نکرده و پی ساختمان را برروی همان خاک سست قرار داده باشد. در این صورت ساختمان مجاور تا هنگامی که گودی در کنار آن ایجاد نشده استوار است اما به محض اینکه با گود برداری و لو کم عمق اطراف آن خالی شد خاک ضعیف موجود در زیر پی آن ریزش کرده و باعث خرابی ساختمان مجاور خواهد شد.

پ ) عمیق بودن گود: معمولاً هرچه عمق گود بیشتر شود خطر بیشتری کارکنان و ساختمان های مجاور را تهدید می کند. در سال های اخیر با افزایش تراکم ساختمانی، نیاز به پارکینگ و انباری و سطوح مشاع دیگر افزایش یافته و باعث افزایش تعداد طبقات زیرزمین شده است. باید توجه شود که با افزایش عمق گود، خطر ریزش آن به مراتب افزایش می یابد و اگر در گذشته می شد که در گودهای کم عمق بدون بررسی های همه جانبه و طرح های مهندسی دقیق تنها با عقد قراردادی با مباشر ماشین آلات خاکبرداری و با حضور چند کارگر و بنا اقدام به گودبرداری نمود، اکنون با افزایش عمق گودها و افزایش ارزش ساختمان ها و تأسیسات مجاور، گودبرداری غیرفنی بسیار خطرناک بوده و خسارات جانی و مالی جبران ناپذیری را در پی دارد.

ج) مدت بازماندن گود: معمولاً با افزایش زمان بازماندن گود حتی اگر بارندگی یا تغییرات جوی مطرح نباشد خطر ریزش گود بیشتر می شود اما افزایش زمان بازماندن گود به ویژه در فصل های بارندگی و رطوبت (زمستان و بهار)، با وقوع بارش هایی گاه سنگین و سیل آسا همراه است که با اشباع خاک و یا جاری شدن آب های سطحی خطر ریزش گود را به مراتب افزایش می دهد. به طوری که بسیاری از ریزش های گود در گذشته به فاصله چند ساعت تا چند روز بعد از شروع بارندگی روی داده است.

چ) آب های سطحی و زیرسطحی : بالا بودن سطح عمومی آب های زیرزمینی در منطقه معمولاً عملیات آبکشی جهت پایین انداختن سطح آب زیرزمینی را ضروری می سازد. معمولاً وجود سطح آب زیرزمینی بالا خطر ریزش گود را افزایش می دهد به ویژه بعد از چند روز از انجام عملیات گودبرداری و رسیدن سطح آب زیرزمینی به تعادل. همچنین وجود جریان های آب زیرزمینی از طرقی نظیر نهرهای مدفون یا قنات ها می تواند در افزایش خطر ریزش گود بسیار مؤثر باشد. جریان های آب های سطحی نیز از عواملی هستند که می توانند باعث فرسایش خاک گود و اشباع شدن آن شده و به افزایش خطر ریزش گود کمک کنند. دور نگه داشتن جریان آب های سطحی موجود یا محتمل (مثلاً در اثر بارندگی) از مهم ترین و اصلی ترین قدم های اولیه حفاظت گود است.

اقدامات قابل انجام برای کاهش خطر گودبرداری ها

الف ) اگر سرمایه گذار و یا صاحب کار ساختمان در حال ساخت هستید :

1 – حتما بررسی های مکانیک خاک را از طریق شرکت های معتبر و به صورت کامل و دقیق انجام دهید.

2- از مهندس محاسب خود بخواهید که طرح گودبرداری و حفاظت گود را با استفاده از اطلاعات گزارش مکانیک خاک و با دقت زیاد انجام دهد. همچنین از وی بخواهید که ساختمان ها و تأسیسات مجاور گود مورد نظر را دقیقاً بررسی کند و در صورت نیاز اقدامات حفاظتی برای آنها را پیشنهاد کند.

3 – از مهندس ناظر و مجری خود بخواهید که حتماً گزارش مکانیک خاک و نیز نقشه های اجرایی طراحی گود را کنترل کرده و در صورت وجود نقص، اشکال یا ابهام در آنها از تهیه کنندگان آنها بخواهید که موارد را برطرف کنند.

4 – نقشه ها و طراحی های گود باید براساس گزارش بررسی های مکانیک خاک و توصیه های مشاور ژئوتکنیک تهیه شده باشند و مراحل کار، روش انجام گودبرداری (دستی، ماشینی) و مشخصات سازه های نگهبان و دیگر اقدامات حفاظتی شیب را به خوبی نشان دهند. بهتر است که قبل از اجرای کار جلسه مشترکی با حضور مهندسین ناظر و مجری و محاسب و نماینده شرکت تهیه کننده گزارش مکانیک خاک برگزار کنید و مراحل و اشکالات و خطرات را مرور کنید. بهتر است در این جلسه پیمانکار یا مسئول فنی خاک برداری و مسئول اجرای سازه نگهبان نیز حضور داشته باشد.

ب ) اگر در مجاورت ساختمان شما قرار است تخریب و گودبرداری انجام شود :

1- قبل از صدور پروانه و شروع گودبرداری باید بررسی های مکانیک خاک مناسبی انجام شده باشد.

2-ساختمان شما باید مورد بررسی قرار گرفته و مهندس محاسب و یا ناظر با توجه به نوع بنا و عمق قرارگیری پی ساختمان شما نسبت به کف پی مورد نظر راجع به نیاز و نحوه ی حفاظت و مقاوم سازی آن اظهار نظر کرده و در صورت نیاز طرح های لازم را ارائه کرده باشد.

3 – در نقشه های اجرایی ، نحوه ی گودبرداری و حفاظت از گود و یا سازه نگهبان باید به خوبی نشان داده شده باشد و این اقدامات برای محافظت از گود و ساختمان های مجاور کافی باشند.

4 -دوره باز بودن گود باید زمان بندی مشخصی داشته باشد (زمان شروع گودبرداری، زمان برپایی سازه نگهبان ،زمان خاتمه گودبرداری).

5- مهندس ناظر و در صورت لزوم نماینده شرکت مکانیک خاک باید بر عملیات گودبرداری نظارت کافی اعمال کنند.

6- گودبرداری و اجرای سازه نگهبان باید مطابق نقشه های اجرایی و مشخصات اجرایی (دستی، ماشینی) و اصول فنی انجام شود. در صورت مشاهده هر گونه اقدام خطرناک مراتب را به مسئولین گزارش نمایید

7- در جریان انجام کار گودبرداری سعی کنید همه چیز را به خوبی زیر نظر داشته باشید و به ویژه با در نظر داشتن وضعیت ساختمان خود ایجاد هرگونه ترک ، صدای غیرعادی ساختمان ، نشست و غیره را بررسی نمایید و در صورت بروز اینگونه موارد فوراً اقدامات لازم را انجام بدهید. این اقدامات حسب شرایط می تواند به صورت تخلیه فوری ساختمان ، انعکاس موضوع به مسئولین پروژه و شهرداری جهت انجام اقدامات اصلاحی باشد.

8- در صورتی که عملیات گودبرداری تأسیسات و لوله های شهری گاز، آب، برق و...را به خطر انداخته مراتب را به مراجع مربوطه اطلاع دهید.

9- مراقب باشید که گودبرداری بیش از حد مجاز به ساختمان شما نزدیک نشود. گاه بعضی با بی دقتی و یا به خاطر سهولت کار خود، زیر ملک شما را نیز خالی می کنند

10- در صورتی که نقصی در انجام کارها مشاهده کردید ابتدا از طریق مراجعه به مسئولین فنی ساختمان نظیر مهندس ناظر، مجری یا مالک موضوع را به آرامی و محترمانه در میان بگذارید. در صورت نیاز می توانید به ناحیه و منطقه شهرداری و یا دیگر مراجع ذیصلاح مراجعه نمایید

11- به یاد داشته باشید که یکی از بهترین راه های کاهش خطرات گودبرداری ، اتمام زودتر عملیات داخل گود و ایمن و پرکردن مجدد آن است. بنابراین مراقب باشید دخالت های شما موجب توقف و یا طولانی شدن زیاد و بیهوده کار نشود.

ج ) در صورتی که داخل گود کار میکند:

1- به خاطر داشته باشید که ریزش دیواره های گود می تواند ظرف چند ثانیه شما را به دام انداخته و در عرض چند دقیقه هلاک کند.

2 - وزن هرمتر مکعب خاک 6/1 تا 2 تن است. اگر در زیر خاک ریزش کرده مدفون شوید در عرض کمتر از 3 دقیقه خفه می شوید و حتی اگر زنده بیرون آیید احتمالا بار خاک صدمات داخلی شدیدی به بدن شما وارد آورده است.

ریزش گود تنها خطر گودبرداری نیست و کمبود اکسیژن ، هوای سمی ، گازهای قابل انفجار و خطوط برق مدفون نیز ممکن است جزء خطرات باشند. در داخل گود به ویژه در محل هایی که خطر سقوط اشیاء وجود دارد حتماحتماً از کفش و کلاه ایمنی استفاده شود.

3 - در صورتی که در معرض برخورد با ترافیک عبوری هستید از پوشش های براق و شبرنگ استفاده کنید.

4 - مواظب خطر سقوط قطعات سست خاک یا سنگ باشید.

5- در زیر بارهای آویزان نایستید و یا کار نکنید.

6 - از ماشین آلات خاکبرداری فاصله بگیرید.

7 - در صورتی که کارگرانی در پایین دست گود حضور دارند، بر روی دیوارها و یا سطوح مشرف به گود کار نکنید

8 - وارد گودی که نشانه تجمع آب دارد نشوید؛ مگر آنکه به خوبی محافظت شده باشید.

9 - در صورتی که داخل گود مشغول کندن دیواره یا پای آن هستید حتماحتماً باید فردی مطلع در بیرون از محوطه خطر، مراقب وضعیت پایداری گود و کار شما باشد.

10 - حتی المقدور از بریدن داخل پای دیوار یا شیب و ایجاد شیب منفی (نیم طاقی) جهت اجرای پی ها جدًاً خودداری کنید. در صورتی که مجبور به این کار هستید اولاً سعی کنید این طول حداقل بوده و ثانیاً در حین کار باید فردی مطلع(ترجیحاً مهندس ناظر) مراقب وضعیت پایداری دیواره و کار شما باشد. حتما از کفش و کلاه ایمنی و دیگر وسایل حفاظت فردی استفاده کنید و سعی کنید کار را در زیر یک میز محافظ فلزی مقاوم انجام دهید.

د ) در صورتی که از طرف شهرداری یا دیگر نهادها مسئول کنترل طرح و اجرای ساختمان هستید:

1- برای گودبرداری های عمده (گودبرداری های با عمق بیشتر از عمق دیوارها یا پی های ساختمان مجاور و به فاصله نزدیکتر از عمق گودبرداری از مرز زمین)بهتر است که سازنده ساختمان حداقل 30 روز قبل از شروع گودبرداری موضوع را به طور کتبی به مالکین اطلاع داده و رونوشت آن را به شهرداری ارائه نماید

2-قبل از صدور پروانه ارائه نقشه های سازه نگهبان و کنترل آن ها توسط شهرداری ضروری است. کنترل سازه نگهبان طرف معابر عمومی بهتر است توسط معاونت فنی و عمرانی انجام شود.

3- در گودهای با عمق بیش از 3 متر قبل از صدور پروانه ، ارائه گزارش بررسی های مکانیک خاک انجام شده از طریق شرکت های معتبر توسط مالک و کنترل آن ها توسط شهرداری منطقه ضروری است.

4 - سازنده ساختمان را موظف کنید که در نزدیکی محل کارگاه تابلویی با فرم یکسان برای اعلام مشخصات عمومی گودبرداری نصب کند که شامل اطلاعات زیر باشد :

تاریخ شروع گودبرداری ، تاریخ تکمیل گودبرداری ، تاریخ تکمیل ایمن سازی گود، تاریخ خاتمه دوره باز بودن گود ، عمق گودبرداری ، روش گودبرداری ، روش حفاظت گود ، نام مهندس ناظر پروژه ، نام مهندس طراح پروژه ، نام مشاور ژئوتکنیک پروژه ، نام مهندس طراح گود ، نام پیمانکار اجرای گود ، نام مهندس ناظر گودبرداری

5 - در صورتی که برای حفاظت گود یا ساختمان مجاور نیاز به انجام کارهای ساختمانی عمده در زمین یا ساختمان مجاور باشد، نیاز به اخذ رضایت از مالک آن و یا صدور پروانه جداگانه ای خواهد بود.

انتهای خبر/پ
چاپ شده در هفته نامه پیام ساختمان شماره 346فهرست مطالب شماره 346
