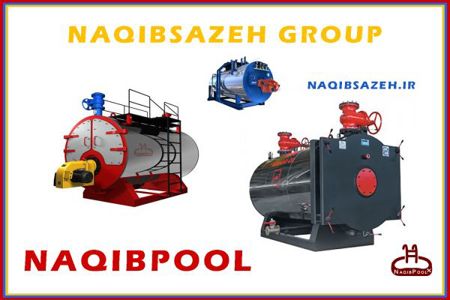

دیگ فولادی شوفاژ ( شعله برگشتی )
دیگ فولادی یک فضای بسته هست درواقع دستگاهی است که دراثر احتراق سوخت درآن حرارت تولید شده واین حرارت به سیال عامل درون آن که معمولا آب است منتقل می شود.
انواع دیگ فولادی براساس تعداد رفت وبرگشت حرارت :
1-دیگ فولادی شعله برگشتی
2- دیگ فولادی سه پاس
دیگ فولادی شوفاژ( شعله برگشتی):
دیگ وسیله تهیه سیال گرم در سیستمهای گرمایش مرکزی آبی و بخاری است که باید بار حرارتی کلی ساختمان Qt که مرکب از تلفات حرارتی اتاقها و بار حرارتی آبگرم مصرفی میباشد بدست می آید با در دست داشتن Qt برحسب اینکه بخواهیم ماده ناقل گرما بخاریا آبگرم باشد نوع دیگ مشخص می گردد ضمن در نظر گرفتن درصدی اضافه بار بابت تلفات حرارت از خود دیگ ولوله لازم میباشد.
اصول کارکرد دیگ فولادی شوفاژ( شعله برگشتی):
فرآیندتولید آبگرم دردیگ ها فرآیندی گرماگیراست . گرمای لازم برای این فرآیند ازگازهای حاصل ازاحتراق صورت گرفته توسط مشعل تامین می گردد. سوخت مشعل می تواند گاز شهری یا گازوئیل باشد،بعد ازاحتراق توسط مشعل به داخل گذر اول دیگ که همان کوره دیگ نامیده می شودآتش به انتهای کوره (محفظه برگشت )رسیده واز بالای کوره برگشته و وارد لوله شده به سمت دودکش درانتهای دیگ راهی می شوند .
کاربرد دیگ فولادی شوفاژ( شعله برگشتی):
آپارتمانها- برجهای مسکونی وتجاری - هتل ها - استخرها - کارخانجات - دانشگاهها برحسب ضرورت و برمبنای مقدارنیازمی باشد.
جنس دیگ فولادی شوفاژ( شعله برگشتی):
بدنه) shell) پوسته دیگ، ازجنس ورقst-37 فولاد مبارکه فولاد می باشد.
لوله ها (tubes) ازجنس ورقst-37 که وظیفه انتقال حرارت سوخت به آب ونیزهدایت محصولات احتراق بوده بنابراین باید مقاومت دمایی بالایی داشته باشند وحرارت داخل لوله ها را سریعا به آب انتقال دهد لوله ها سایز 2 اینچ ازجنس فولاد بدون درز(مانیسمان )می باشد .
کوره ( Furnace) ازجنس ورقst-37 فولاد مبارکه به دلیل اینکه درمعرض تنشهای حرارتی بالا قرارمی گیرد دچار انبساط زیادی می شود .
رنگ بدنه دارای مقاومت در برابردمای بالامی باشد و کمترین مشکل درزمینه سوختن رنگ بوجود نمی آید.
روکش بدنه ازورق گالوانیزه رنگی بوده ودرقسمت زیرروکش ازعایق حرارتی (فوم ) استفاده می گردد
تا کمترین حرارت ممکن دراثر تماس بدنه با محیط تلف شود.
ضخامت ورقهای دیگ فولادی شوفاژ( شعله برگشتی):
ضخامت ورق دیگ فولادی براساس فشار و ضریب خوردگی تعیین می گردد.
ظرفیت دیگ فولادی شوفاژ( شعله برگشتی):
ظرفیت دیگها برحسب (Btu/hr) می باشد
ظرفیت دیگهای فولادی شعله برگشتی از 72000 کیلوکالری تا 1000000 کیلوکالری می باشد.
محاسبه دیگ فولادی شوفاژ( شعله برگشتی):
برای محاسبه سریع ظرفیت دیگ فولادی ، زیربنای کل ساختمان را درعدد 250 کیلوکالری ضرب می کنیم و سپس عدد حاصل را از کاتالوگ دیگ فولادی شوفاژ تطابق داده و نوع دیگ را انتخاب می کنیم.
مزایای دیگ فولادی شوفاژ( شعله برگشتی):
1-ارزان بودن دیگها
2-عمر طولانی این دیگها
3-بالا بودن راندمان وبازده حرارتی نسبت به دیگ چدنی
4-قابلیت استفاده ازهر نوع سوخت
5-هزینه کم درهنگام تعمیر و نگهداری
معایب دیگ های فولادی شوفاژ( شعله برگشتی):
1-حمل و نقل آن مشکل می باشد به دلیل یکپارچه بودن
2-طرفیت آنها ثابت و غیر قابل تغییر می باشد.
راهنمای خرید دیگ فولادی شوفاژ( شعله برگشتی):
درزمان سفارش خرید دیگ فولادی، نسبت فشاروابعاد دیگ وامکان عبورازدرب موتورخانه وفضای ابعادی مناسب جهت نصب وبهره برداری توجه کافی داشته باشید.درصورتی که دیگ فولادی با ابعاد دیگری مورد نیازباشد ابعادآنرا قبل ازسفارش تعیین نمایید
نکات فنی در مورد دیگ فولادی شوفاژ( شعله برگشتی):
1-درانتخاب دیگ بایدبجای استفاده ازیک دیگ با ظرفیت بالا از دو یا سه دیگ استفاده شودکه درمجموع همان ظرفیت را داشته باشندبه این دلیل است درمواقعی که یکی ازدیگها بدلیل تعمیرات ازسرویس خارج می شود،ساختمان توسط دیگهای دیگر اگرنه به حد مطلوب ،لااقل تا اندازه قابل تحملی گرم باقی بماند . تازه این کارکمک می کند درتابستان یکی از دیگها را خاموش کرد.
2-برای جلوگیری تلفات حرارتی دیگ حتما عایق کاری شده تا باعث کاهش مصرف سوخت واستهلاک دستگاه گردد.
3-سختی آب یکی ازعوامل اصلی برای پوسیدگی وخوردگی می باشد برای جلوگیری ازرسوبات سختی آب می توانیم با داشتن دستگاه سختی گیرعمر دیگ فولادی را افزایش دهیم.
