تاسیسات استخر شنا

تاسیسات استخر های شنا بنا به کاربرد و محل استفاده آن ها متفاوت است اما در اکثر استخر ها برای سیستم تاسیسات آن از موتورخانه استفاده می کنند.
استخر ها اگر به صورت سرپوشیده و یا سرباز باشند نحوه استقرار و تجهیز موتورخانه آن ها متفاوت است. در استخر های سرباز نیاز به گرمایش و سرمایش محیط نمی باشد و تنها تصفیه و گرمایش آب نیازمند سیستم های تاسیساتی است. این در حالی است که در استخر های سرپوشیده و در پارک های آبی سرپوشیده سیستم های گرمایشی و سرمایشی مناسب باید برای استخر انتخاب گردد و در موتورخانه استخر قرار گیرد.
در صورت سرپوشیده بودن استخر های شنا نیاز به تهویه سالن، وجود دارد. سالن مورد استفاده باید در درجه حرارت مناسب و رطوبت مطلوب باشد. برای تامین این درجه حرارت باید از وسایل سرمایشی و گرمایشی استفاده کرد که در این کتابچه به بررسی این مسائل نمی پردازیم و تنها به نوع سیستم تامین کننده این حرارت و رطوبت اشاره خواهد شد.
مقدمه طراحی موتورخانه استخر شنا
این مقاله در 5 فصل به بررسی محاسبات مورد نیاز جهت تجهیزات موتورخانه یک استخر شنا می پردازد.
5 فصل شامل:
1. مقدمه استخر
2. گرمایش استخر
3. فیلتراسیون استخر
4. سیستم پمپاژ
5. یک مثال طراحی موتور خانه استخر کامل حل شده با توجه به فصول آموزش داده شده.
با پیشرفتهایی که در چند سال اخیر حاصل شده است، شیوه ها و مفاهیم طراحی استخرها تغییر پیدا کرده و ویژگی های جدیدی به آنها اضافه شده است. طرح های جدید با توجه به توصیه های مشاوران استخرسازی درباره چیدمان، استقرار و شکل استخر تهیه می شوند. مهندسان تاسیسات نیز باید مطابقت داشتن کلیه تجهیزات استخر را با مقتضیات جریان و فیلتراسیون آن مورد بررسی قررار داده و تایید کنند. البته ملاحظات دیگری چون سیستم های الکتریکی، نوع پمپ ها، نوع فیلترها و شیمی آب نیز وجود دارند.
سازندگان استخرها باید بخوبی با تجهیزات مورد استفاده در استخرها، رنگها و پرداختهای سطوح، شیمی آب، پمپاژ مکانیکی،فیلتراسیون، سیستمهای گرمایش و الکتریکی آشنایی داشته باشند.
استخر شنا (موتورخانه ی استخر شنا)
استخر های شنا برای کاربری های مختلفی مورد استفاده قرار می گیرند که بنا بر کاربری آن، دارای قسمت¬های متفاوتی می باشند.
یک استخر عمومی، دارای بخش هایی است که در زیر به آن اشاره می کنیم:
1. سالن استخر
2. استخر شنا
3. جکوزی
4. سونا بخار
5. سونا خشک
6. حوضچه آب سرد
7. ورودی
8. رخت کن
9. دوش ها
10. دستشویی ها

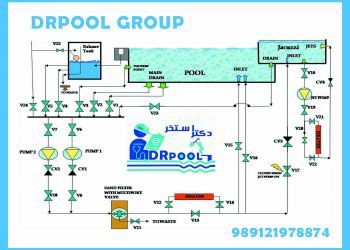

برای عملکرد بهینه ی این بخش ها نیاز به یک سیستم تاسیساتی یکپارچه است تا بتواند محیطی مناسب را برای شناگران تامین کند. برای برآورد این نیاز، تاسیسات یکپارچه ای را در فضایی به نام موتورخانه استخر تعبیه می کنند.
موتورخانه های معمولی استخر دارای تجهیزات زیر می باشند:
• دیگ آبگرم
• دیگ بخار
• سختی گیر
• فیلتر شنی
• مبدل حرارتی
• منبع کویل دار
• موگیر
• پمپ
• شیر آلات و اتصالات
طراحی موتورخانه استخر شامل 3 بخش کلی می باشد.
• بخش اول واحد گرمایش
• بخش دوم تصفیه آب
• بخش سوم پمپاژ
برای بررسی موتورخانه ی یک استخر لازم است تا تک تک واحد های استخر به صورت مجزا مورد بررسی قرار گیرند تا تمامی تجهیزات مورد نیاز برای ایجاد آسایش شناگران مشخص شود.
آب مناسب استخر
آب حیاتی ترین پارامتر استخر است.
آب شهر با دمای 10-20 درجه سانتی گراد (بسته به شهر و یا کشور مورد استفاده) وارد موتورخانه شده و این آب قبل از ورود به استخر می باید مراحلی را طی کند، به دمای آسایش انسان نزدیک شود و در استخر مورد استفاده قرار گیرد، آب شهر همچنین باید سختی گیری شده و تصفیه گردد و در مراحلی مواد شیمیایی نظیر کلر به آب اضافه گردد تا ذرات و مواد مضر آن گرفته شود.
آب مورد استفاده در استخر شنا امکان جذب میکروب و ویروس را دارد و باید همواره از سلامت آن اطمینان حاصل کرد. برای مقابله با این مشکلات از فیلتر ها و مواد شیمیایی استفاده می شود.
یکی دیگر از مشکلات مربوط به آب در سیستم موتورخانه استخر، سختی آن است که همه ساله میلیونها دلار در جهان صرف نگهداری و تعمیرات تجهیزات و لوله کشی های آسیب دیده از آن می شود.
مکانیزم ایجاد سختی آب بدین صورت است که بخار آب در جو چگالیده شده، دی اکسید کربن هوا را در خود حل می کند و تشکیل اسید ضعیفی بنام اسید کربنیک می دهد. این اسید همراه با قطرات باران به زمین می بارد. از خاکهای سطحی عبور کرده و به بستر های سنگی زیر زمینی که معمولاً سنگ آهک می باشند می رسد، سنگ آهک مخلوطی از کربنات کلسیم و منیزیم است. اسید ضعیف، آهک را در خود حل می کند و موجبات سختی آب را فراهم می آورد. برای مقابله با این مشکل از سختی گیر استفاده می شود.
تاسیسات سالن استخر
استخر ها به دو صورت سرباز و سرپوشیده مورد استفاده قرار می گیرند.
در صورت سرپوشیده بودن استخر های شنا نیاز به تهویه سالن، وجود دارد. سالن مورد استفاده باید در درجه حرارت مناسب و رطوبت مطلوب باشد. برای تامین این درجه حرارت باید از وسایل سرمایشی و گرمایشی استفاده کرد که در این کتابچه به بررسی این مسائل نمی پردازیم و تنها به نوع سیستم تامین کننده این حرارت و رطوبت اشاره خواهد شد.
در استخر های سرباز، نیاز به تهویه محیط وجود ندارد و تنها آب استخر باید از لحاظ تمیزی و درجه حرارت مورد بررسی قرار بگیرد.
تاسیسات جکوزی
جکوزی در دمای مطلوب بین 36 تا 42 درجه کار می کند و باید آبی تمیز داشته باشد. برای تامین این شرایط نیاز به تاسیساتی است که در زیر نمای شماتیک این سیستم نشان داده می شود. جکوزی ها دارای سیستم های جت پمپ هستند تا با فشار آب و برخورد آن به بدن شناور، آب درمانی جکوزی تکمیل گردد.
حوضچه آب سرد استخر
برای استفاده از سونای خشک نیاز به نصب تاسیسات در موتورخانه نمی باشد و در این قسمت به بررسی آن نمی¬پردازیم.
حوضچه آب سرد
برخی از پزشکان، فواید بسیار زیادی را برای استفاده از حوضچه های آب سرد بر می شمرند. برای عملکرد صحیح حوضچه های آب سرد، می توان راه های مختلفی را انتخاب نمود. در بعضی از استخر ها از سیستم های سرمایش مانند چیلر کمک می گیرند تا درجه حرارت این حوضچه را پایین نگاه دارند.
ورودی و رخت کن
در سالن ورودی و رختکن یک استخر، باید با تهویه مناسب و استفاده از سیستم های سرمایشی و گرمایشی، محیطی آرام را برای شناگر ایجاد کرد.
برای طراحی تاسیسات این دو قسمت مشابه کتاب های طراحی تهویه مطبوع همچون کتاب کریر عمل می کنیم.
دوش ها و دست شویی ها
آب بهداشتی مناسبی که برای دست شویی و دوش ها مورد نیاز است باید در درجه حرارت مناسب در اختیار شناگران قرار گیرد که برای تامین این آب باید از تاسیساتی همچون نمای شماتیک زیر استفاده کرد. در این نما نحوه سیرکولاسیون آب و تجهیزات مورد استفاده برای گرمایش این آب نشان داده شده است.
حال پس از بررسی اجمالی بخش های مختلف استخر و تاسیسات مورد استفاده برای آن ها، به محاسبات سیستم های تاسیساتی برای استخر شنا می پردازیم.
برای راحت تر شدن محاسبات مطلب را در 3 فصلِ گرمایش، فیلتراسیون و پمپاژ ارائه می کنیم و در انتها نیز به حل مثالی برای استخر می پردازیم.
